산업 응용 분야를 위해 러그 나비 밸브를 선택 해야하는 이유는 무엇입니까?

유체 제어의 세계에서 밸브는 모든 산업 시스템의 핵심입니다. 그들은 파이프 라인 기능이 얼마나 잘 작동하는지, 어떻게 안전하게 운영되는지, 산업이 에너지와 자원을 효율적으로 절약하는 방법을 결정합니다. 많은 유형의 밸브 중러그 나비 밸브중간 및 대규모 운영 모두에 대한 다목적이고 비용 효율적이며 신뢰할 수있는 솔루션으로 두드러집니다. 독특한 설계와 강력한 성능으로 인해 물 공급, 폐수 처리, 화학 산업, 발전소 및 HVAC 시스템에 적합합니다.

이 기사는 Lug Butterfly 밸브의 작업 원리, 사양, 혜택 및 응용 프로그램을 자세히 살펴 보는 반면Tianjin Milestone Valve Company파이프 라인에서 이러한 유형의 밸브를 선호합니다.

러그 나비 밸브 란 무엇입니까?

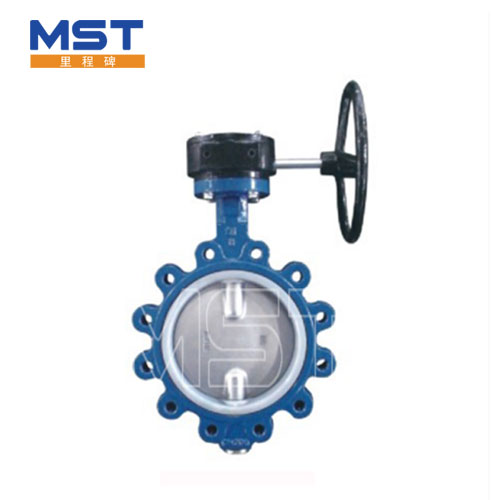

러그 나비 밸브는 파이프 라인 내에서 유체 흐름을 조절하거나 분리하도록 설계된 쿼터 전환 밸브입니다. 밸브 본체의 양쪽에 나사산 인서트가 특징 인 "러그"디자인으로 구별됩니다. 이 구조를 통해 밸브를 플랜지로 직접 볼트로 고정 할 수 있으므로 전체 배관 시스템을 방해하지 않고 쉽게 설치하고 제거 할 수 있습니다.

이 기능은 러그 버터 플라이 밸브를 빈번한 유지 보수가 필요한 시스템에 대해 매우 실용적으로 만듭니다. 여기서 파이프 라인의 한쪽은 다른쪽에 영향을 미치지 않고 연결을 끊어야 할 수 있습니다.

주요 기능 및 작업 원칙

러그 나비 밸브의 작동 원리는 간단하지만 효과적입니다.

• 쿼터 전환 운동으로 작동합니다.

• 파이프 중앙에 위치한 원형 디스크는 수직 축을 주위로 회전하여 흐름을 제어합니다.

• 손잡이 또는 액추에이터가 90도 회전하면 디스크가 완전히 열리거나 닫힙니다.

• 밸브는 또한 중간 위치로 설정하여 정확한 흐름 조절을 허용합니다.

이 설계는 저항을 최소화하고 압력 강하를 줄이며 고품질 엘라스토머 시트와 쌍을 이룰 때 안정적인 밀봉을 제공합니다.

러그 나비 밸브의 제품 매개 변수

다음은 표준 러그 나비 밸브의 기술적 기능을 보여주는 일반적인 매개 변수입니다.

주요 사양

• 크기 범위: DN50 - DN1200 (2 " - 48")

• 압력 등급: PN10, PN16, ANSI 150

• 신체 재료: 주철, 연성 철, 탄소강, 스테인레스 스틸

• 디스크 재료: 연성 철, 스테인레스 스틸, 알루미늄 청동, 나일론 코팅 디스크

• 시트 재료: Epdm, NBR, PTFE, Viton

• 연결 유형: 나사산 인서트가있는 멍청한 유형

• 작동 방법: 수동 레버, 기어 박스, 전기 액추에이터, 공압 액추에이터

• 온도 범위: -20 ° C ~ +200 ° C (시트 재료에 따라 다름)

• 애플리케이션: 물, 오일, 가스, 슬러리, 화학액

기술 매개 변수 테이블

러그 나비 밸브의 장점

1. 유연한 설치- 다운 스트림 배관이 필요하지 않고 파이프 라인 끝에 설치할 수 있습니다.

2. 쉬운 유지 보수- 전체 라인을 종료하지 않고 시스템의 한쪽을 서비스 할 수 있습니다.

3. 비용 효율적입니다- 게이트 또는 글로브 밸브보다 가볍고 컴팩트하여 재료 및 설치 비용이 줄어 듭니다.

4. 내구성- 연성 철 및 스테인리스 스틸과 같은 재료로 밸브는 압력, 온도 변동 및 부식성 환경을 견딜 수 있습니다.

5. 단단한 밀봉-고급 시트 재료는 도전적인 조건에서도 버블 낮은 차단을 제공합니다.

6. 다재- 깨끗한 물, 폐수, 오일, 가스 및 가벼운 화학 물질에 적합합니다.

러그 나비 밸브의 응용

러그 나비 밸브는 다양한 산업 분야에서 광범위한 응용 프로그램을 가지고 있습니다.

• 물 공급 및 폐수 처리- 시립 수도 및 하수 시스템에서 안정적인 차단 및 제어 기능을 제공합니다.

• HVAC 시스템- 냉수 및 온수 파이프 라인 조절에 사용됩니다.

• 화학 산업- PTFE 및 Viton 좌석으로 인해 가벼운 부식성 유체를 처리합니다.

• 발전소- 물 순환 및 보조 서비스 냉각에 중요한 역할을합니다.

• 해양 산업- 가벼운 구조는 온보드 시스템에 적합합니다.

이 밸브의 다양성은 전 세계 엔지니어 및 프로젝트 관리자가 가장 일반적으로 지정된 제품 중 하나입니다.

다른 밸브 유형과 비교

러그 나비 밸브에 대한 FAQ

Q1 : 러그 나비 밸브가 웨이퍼 나비 밸브와 다른 점은 무엇입니까?
러그 버터 플라이 밸브에는 스레드 인서트 (LUG)가있어 밸브를 플랜지에 직접 볼트로 고정 할 수 있으므로 다른 쪽을 방해하지 않고 배관의 한쪽을 분리 할 수 ​​있습니다. 대조적으로 웨이퍼 유형은 제거 전에 전체 라인을 종료해야합니다.

Q2 : 고압 응용 분야에 러그 나비 밸브를 사용할 수 있습니까?
일반적으로 러그 나비 밸브는 중간 압력 시스템 (PN10-PN16 또는 ANSI 150) 용으로 설계되었습니다. 높은 압력의 경우 특수 재료 및 강화 설계가 필요할 수 있지만 대부분의 산업 파이프 라인에서는 압력 처리가 충분합니다.

Q3 : 시트 재료는 러그 나비 밸브의 성능에 어떤 영향을 미칩니 까?
시트 재료는 온도 저항, 밀봉 특성 및 미디어와의 호환성에 직접 영향을 미칩니다. 예를 들어, EPDM은 물에 이상적이며 PTFE는 화학 물질에 선호되며 Viton은 더 높은 온도에서 잘 작동합니다. 올바른 좌석을 선택하면 장기적인 신뢰성이 보장됩니다.

Q4 : 왜 러그 나비 밸브를 위해 Tianjin Milestone Valve Company를 선택해야합니까?
Tianjin Milestone Valve Company는 밸브 제조에 대한 수년간의 전문 지식을 보유하고 있으며 강력한 디자인, 프리미엄 재료 및 사용자 정의 가능한 옵션을 제공합니다. 러그 나비 밸브는 시립, 산업 및 해양 프로젝트에서 널리 사용되며 내구성과 효율성을 모두 입증합니다.

결론

그만큼러그 나비 밸브효율성, 내구성 및 실용성을 결합하여 현대 산업 시스템에 필수적인 선택입니다. 설치 용이성, 라인의 한쪽을 분리하는 능력 및 비용 효율적인 설계는 모두 전 세계 시장에서 증가하는 수요에 기여합니다.

파이프 라인 시스템에 대한 신뢰할 수있는 솔루션을 고려하고 있다면 고품질 밸브에 투자Tianjin Milestone Valve Company성능과 장기 가치를 보장합니다.

문의, 기술 상담 또는 대량 주문은 자유롭게연락하다 Tianjin Milestone Valve Company- 밸브 제조 및 공급에서 신뢰할 수있는 이름.
