산업용 유체 제어 시스템에서 체크 밸브가 주요 자동 구성 요소로 간주되는 이유는 무엇입니까?

산업용 유체 제어 시스템에서는체크 밸브매체의 우발적인 역류를 방지하고 펌프 및 모터와 같은 장비를 보호하며 산업 공정의 안정성을 보장하도록 설계된 중요한 자동 구성 요소입니다. 앞선 생산능력과 글로벌 수출 경험을 갖춘 전문 제조업체로서,천진 마일스톤 밸브 회사다양한 산업 요구를 충족시키기 위해 고성능 체크 밸브 및 기타 산업용 밸브를 제공하는 데 중점을 두고 있습니다. 그렇다면 체크밸브에 대해 알고 계시나요?

체크 밸브란 무엇입니까?

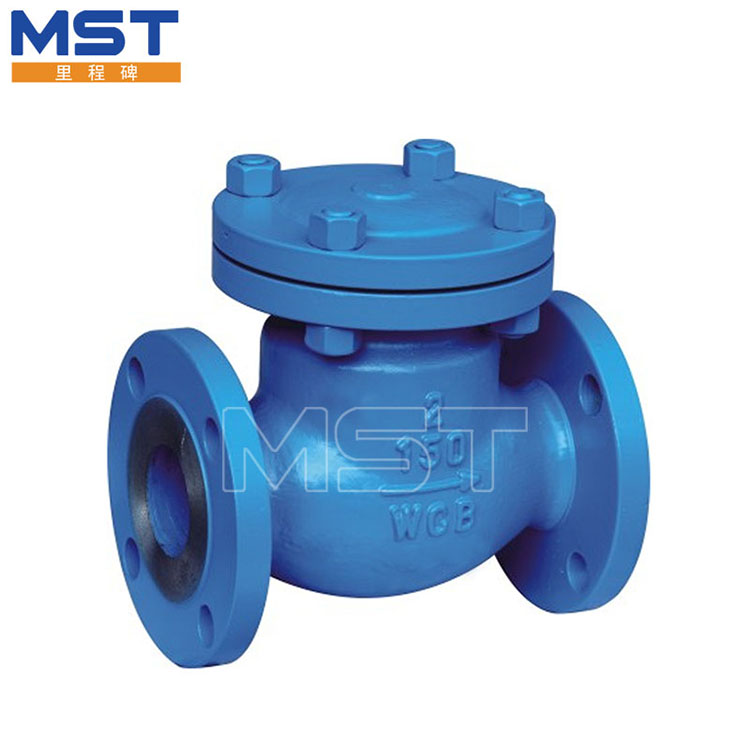

A 체크 밸브폐쇄부(원형 밸브 디스크)가 자체 무게와 유체 압력에 의해 작동하는 자동 밸브입니다. 주요 기능은 매체의 역류를 방지하는 것이므로 다양한 산업 분야의 유체 운송 시스템에 없어서는 안될 구성 요소입니다. 수동 또는 반자동 밸브와 달리 체크 밸브는 외부 전원이 필요하지 않습니다. 작동은 전적으로 매체 자체의 동적 압력에 의해 구동되므로 역류를 실시간으로 안정적으로 방지할 수 있습니다.

체크밸브의 핵심기능

매체의 역류 방지 : 가장 기본적인 기능입니다. 배관 시스템에서 체크 밸브는 시스템 압력이 떨어질 때 매체의 역류를 방지하여 생산 중단을 방지합니다.

펌프 및 구동 모터 보호: 역류로 인해 펌프가 역전되어 잠재적으로 내부 부품이 손상되고 구동 모터에 과부하가 걸려 가동 중지 시간이 길어질 수 있습니다. 역류 시 체크 밸브가 즉시 닫히므로 이러한 위험이 제거됩니다.

용기에서 매체를 안전하게 배출: 저장 탱크 또는 압력 용기에서 체크 밸브는 매체의 단방향 흐름을 제어하여 안전한 배출을 보장하고 사이펀 역류 또는 오염을 방지합니다.

안전한 격리: 체크 밸브는 게이트 밸브와 함께 사용되어 이중 보호 시스템을 형성합니다. 예를 들어, 고압 파이프라인에서 체크 밸브는 역류를 방지하고, 게이트 밸브는 유지 관리를 위해 수동 격리를 허용하여 전반적인 시스템 안전성을 향상시킵니다.

체크 밸브의 유형: 리프트 및 스윙 밸브

밸브 디스크의 움직임에 따라 체크 밸브는 주로 리프트 체크 밸브와 스윙 체크 밸브로 구분됩니다. 각 유형은 다양한 산업 요구에 적합한 고유한 구조적 특성과 적용 시나리오를 가지고 있습니다.

리프트 체크 밸브

리프트 체크 밸브의 구조는 게이트 밸브의 구조와 유사하지만 밸브 디스크를 구동하는 밸브 스템이 없습니다. 밸브 디스크는 밸브 시트를 따라 수직(위 및 아래)으로 이동하여 흐름을 제어합니다.

작동 원리

개방 과정: 매체가 입구 끝(하부)에서 출구 끝(상부)으로 흐를 때 입구 압력이 밸브 디스크를 위로 밀어 올려 밸브 디스크 자체 무게와 흐름 마찰의 결합된 저항을 극복합니다. 이렇게 하면 밸브 시트에서 밸브 디스크가 들어 올려 매체가 원활하게 통과할 수 있습니다.

폐쇄 과정: 매체가 역방향으로 흐르려고 하면 역압이 밸브 디스크를 아래로 밀어냅니다. 그런 다음 자체 무게와 역압으로 인해 밸브 디스크가 밸브 시트에 단단히 눌러 파이프라인을 밀봉하고 역류를 방지합니다.

주요 장점

빠른 폐쇄 반응으로 압력 변화가 잦은 시스템에 이상적입니다.

닫았을 때 높은 밀봉 정확도로 누출 요구 사항이 낮은 매체에 적합합니다.

일반적인 응용 분야

급수 및 배수 시스템.

발전소의 보일러 급수 배관 및 증기 시스템.

극도로 높은 순도의 매체를 요구하는 경공업 분야.

스윙형 체크밸브

스윙형 체크 밸브는 회전축(보통 밸브 시트 근처에 위치)에 기울어져 장착된 디스크가 특징입니다. 디스크는 수직으로 움직이는 것이 아니라 이 축을 중심으로 회전하여 열리거나 닫힙니다.

작동 원리

개방 과정: 매체가 정방향으로 흐를 때 그 압력으로 인해 디스크가 밸브 시트에서 멀어지도록 밀려 매체의 통로가 생성됩니다. 디스크의 스윙 각도는 매체의 유속에 의해 결정됩니다. 유속이 높을수록 개방 각도가 커지고 흐름 저항이 최소화됩니다.

닫힘 과정: 역류가 발생하면 역방향 매체 압력이 디스크를 밀어 밸브 시트 쪽으로 뒤로 회전합니다. 그런 다음 디스크는 역압으로 시트를 밀봉하여 역류를 중지합니다. 작동 원리는 리프트형 체크 밸브와 유사하지만 스윙 동작으로 인해 닫힐 때 충격력이 감소되어 밸브의 수명이 연장됩니다.

주요 장점

흐름 저항이 낮아 대구경 파이프라인이나 고유량 시스템에 적합합니다.

구조가 간단하고 유지관리가 용이하며 불순물이 약간 있는 매체(예: 폐수, 원유)에 대한 강력한 적응성이 있습니다.

일반적인 응용 분야

석유 및 가스 파이프라인.

열 공급 시스템.

야금 산업.
